1、 光學屏幕定義

包含一個或多個光學鏡頭系統的屏幕稱為光學屏幕，在鏡頭里面，光線被折射，方向發生了改變，只有背投屏幕能控制光線的方向，故只有背投屏幕才有光學屏幕；

光線的方向取決于：屏幕材料的折射系數及鏡頭的剖面形狀。

2、 光學菲涅爾鏡頭

傳統的鏡頭與菲涅爾鏡頭的區別如下圖所示：


傳統的鏡頭                         菲涅爾鏡頭

菲涅爾鏡頭中只有曲面是鏡頭中起作用的部分，若將其他部分去掉并拉平有效的鏡頭部分（如右圖所示）就得到了一個菲涅爾

鏡頭由CAD/CAM加工中心采用鉆石切割，一塊屏幕上，多達10,000種不同的鏡頭剖面。

每個剖面的尺寸＝屏幕的點距（分辨率）。

3、  菲涅爾鏡頭與柱狀鏡頭工作原理及結合后工作原理示意圖

菲涅爾鏡頭將投影機的光線聚焦，并垂直于屏幕沿直線送出

柱狀的透鏡將光線水平地分布到觀視區域

菲涅爾和柱狀透鏡結合在一塊屏幕上后光路圖（如上圖所示）

菲涅爾及柱狀鏡頭結合可達到180度水平觀視角，成為多年來市場上最受歡迎的屏幕，適于各種應用場合。

4、 雙層屏幕與單層屏幕的區別

1)      單層屏幕菲涅爾透鏡在投影機的一側 ，柱狀透鏡在觀眾一側

2)      雙層屏幕具有柱狀層與菲涅爾層，菲涅爾透鏡面向觀眾，以提供短焦

有比單層屏幕更好的中心到邊角的亮度均勻性；

非常適用于短距離投影；

非常適用于多屏幕拼接。

5、雙層屏幕增高對比度的兩種濾光系統工作原理圖

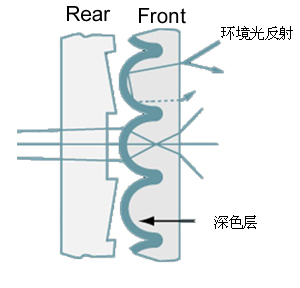

第一種：高對比度柱狀鏡頭光學原理：（UCS/RUCS屏幕）
在兩層透鏡之間的光學鏡頭表面覆蓋了一層黑色素層，可吸收環境光，柱狀的鏡頭能拾取投影機的光線，并傳送到觀視者，而前面的環境光則會被吸收。

第二種：高對比度玻珠光學原理：（BB屏幕）
這種技術是使用細小的黑玻珠，并在一側噴涂上一層黑色素層。黑玻珠能拾取投影機的光線，并傳送至觀視者。照在屏幕上的環境光則被直接吸收掉。
